XZone Marsh Line

Системы сбора данных морской сейсморазведки с донным кабелем
  • Однородность системы
    Однородность систем подразумевает применение одного типа электронных модулей в любых конфигурациях расстановки, что обеспечивает простоту сборки системы, возможность декомпозиции системы и каскадирования ее сегментов в любых точках, минимизацию комплекта резервного оборудования у пользователя, простоту и быстроту восстановления при отказе.
    1
  • Электрическая симметричность модулей
    Электрическая симметричность модулей относительно начала и конца линии позволяет передавать телеметрические данные, данные приемников и получать питание как с одной стороны, так и с другой стороны линии.
    Функциональная гибкость обеспечивает быструю модернизацию функций станции.
    2
  • Однотипные методы обработки сигналов
    Для всех систем XZone характерно использование однотипных методов и средств электрической и цифровой обработки сейсмических сигналов.
    Применяется единый протокол передачи сигналов телеметрии и однотипные средства реализации протокола.
    3
  • Единая методика диагностики
    Используется единая методика диагностики датчиков и электронного модуля и идентичные средства реализации тестирования.
    Схема питания систем построена по единому принципу и практически идентична. Она предусматривает питание от станции без регенераторов напряжения симметричным относительно корпуса напряжением.
    4
Marsh Line

Донный кабель для морских сейсморазведочных исследований и инженерных работ

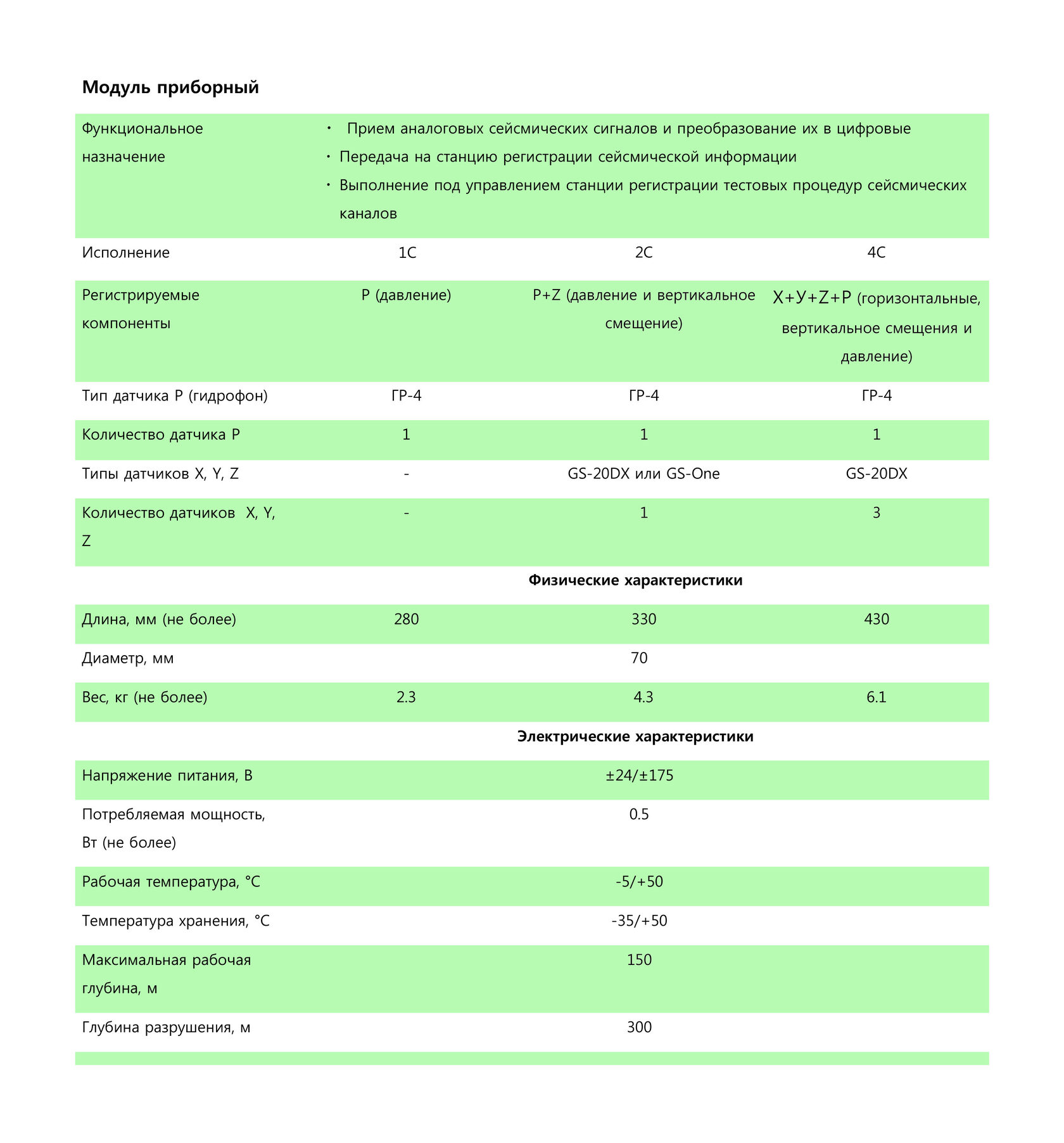

Приборный модуль

___


Приборный модуль – это герметичный цилиндрический контейнер, вмещающий датчик давления - гидрофон и одно-или трехкомпонентные датчики смещения – геофоны, которые позволяют регистрировать сигналы как на морском дне на глубине до 300 метров, так и в переходных зонах.
В зависимости от технологии проводимых работ в системе предусмотрены следующие варианты исполнения приборного модуля:
• однокомпонентный (1С) – используется только гидрофон, позволяет регистрировать волну давления;
• двухкомпонентный (2С) – используются гидрофон и однокомпонентный датчик смещения - геофон, позволяет регистрировать волну давления и вертикального смещения;
· четырехкомпонентный (4С) - используются гидрофон и трехкомпонентный датчик смещения – геофон, позволяет регистрировать волну давления и трехкоординатное волновое поле смещения.
Массивные модули имеют надежное сцепление с грунтом, что обеспечивает высокую чувствительность приема.
Каждый приборный модуль имеет свой уникальный серийный номер, который считывается ЦСР. Это позволяет при диагностике системы отслеживать состояние модулей во времени.
Последовательное включение модулей с помощью встроенного коммутатора питания исключает блокировку всей косы при нарушении питания в одном из модулей.
В системе предусмотрена высокая степень защиты от электрических наводок промышленной частоты, импульсных помех искусственного и естественного происхождения за счет экранирования электрических линий и схем металлическим корпусом и оплеткой брони кабель-троса.
Благодаря прочной герметичной конструкции модулей и отсутствию аккумуляторов система XZone Marsh Line с успехом может быть использована для сейсмомониторинга месторождений в процессе добычи углеводородов с регистрацией нескольких компонент волнового поля на морском дне на глубине до 300 м.

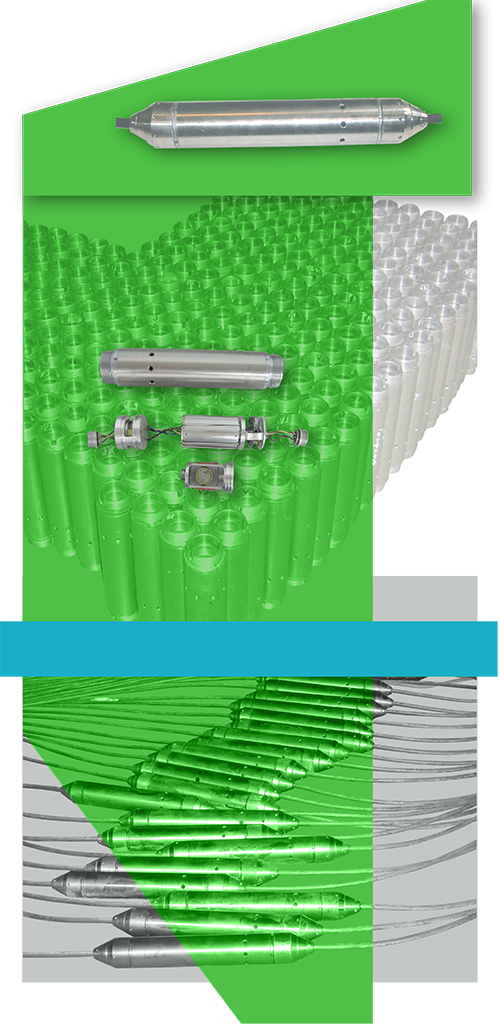

стримеры для телеметрических систем XZone

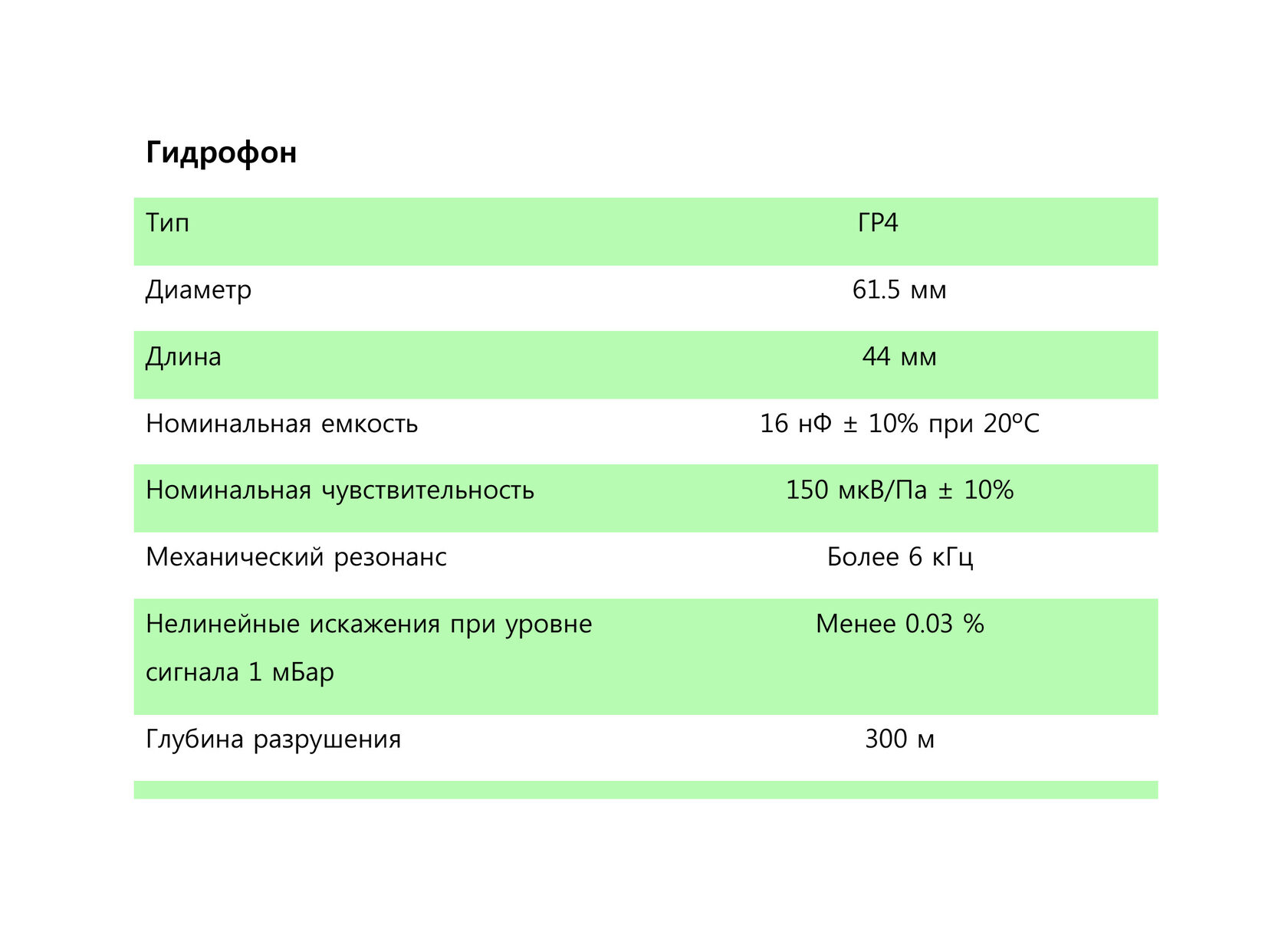

Датчик давления - гидрофон

Гидрофоны для системы XZone Marsh Line имеют чувствительность - 150 мкВ/Па и позволяют работать на глубинах до 300 метров. Применение передовых технологий обеспечило надежность и долговечность гидрофонов. Каждый гидрофон перед установкой в секцию тестируется на чувствительность, емкость, сопротивление изоляции.

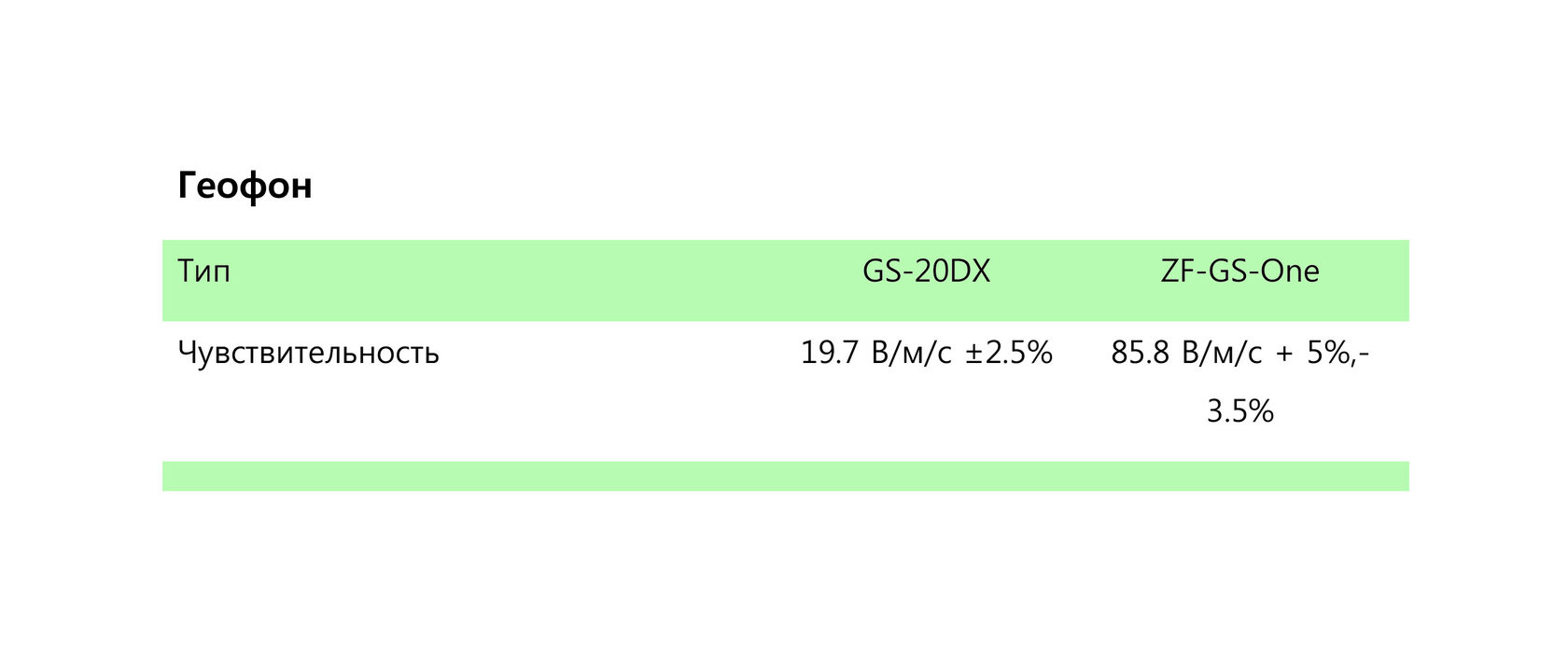

Датчик смещения - геофон

В системе XZone Marsh Line используется два типа геофонов:

GS-20DX и ZF-GS-One.

Размещение геофонов в карданном подвесе обеспечивает необходимую ориентацию при вращении модуля в любой плоскости. Для демпфирования собственных колебаний карданный подвес помещается в специальную демпфирующую жидкость.

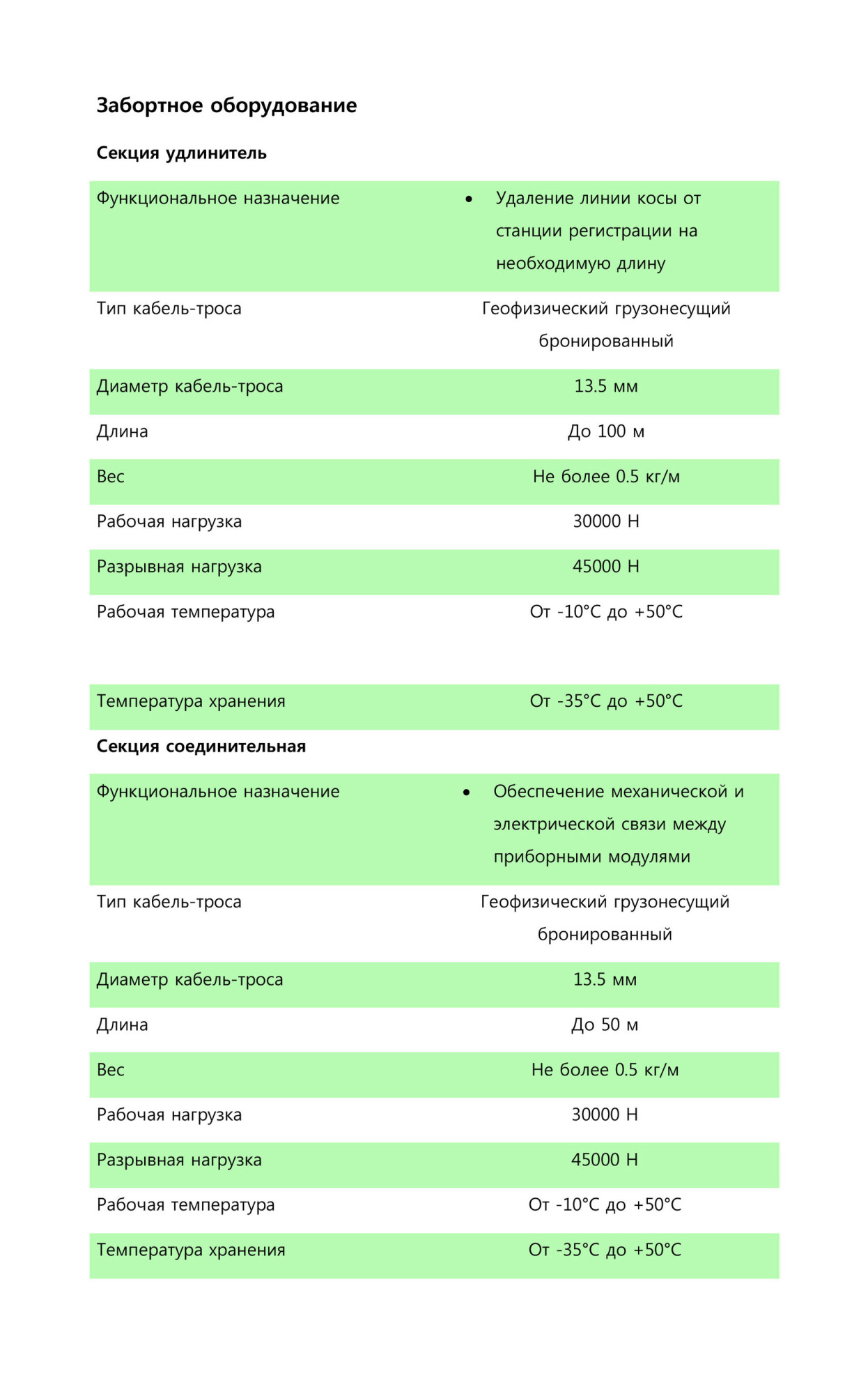

Забортное оборудование

XZone Marsh Line

Секция соединительная
Для соединения приборных модулей между собой используется секция соединительная, изготовленная на основе прочного кабель-троса. Кабель выдерживает давление до 600 атм. Разрывное усилие его не менее 4,5 тонн.
Низкое сопротивление трению в продольной оси, достигаемое благодаря конусообразному сочленению кабель-троса и корпуса модуля, позволяет буксировать косу по дну водоема или в переходной зоне. Жесткость и масса косы таковы, что она сохраняет заданную укладкой конфигурацию независимо от ветра, течения и других возмущающих факторов, что позволяет обойтись без датчиков положения.
Предусмотрена высокая степень защиты от электрических наводок промышленной частоты, импульсных помех искусственного и естественного происхождения за счет экранирования электрических линий оплеткой брони.

Передача телеметрической информации осуществляется по двум витым парам. Одна пара используется для приема данных, другая - для передачи.

Секция удлинитель

Секция удлинитель применяется в случаях, когда в силу особенностей площади исследований центральная станция регистрации удалена от сейсмо-косы, либо на профиле существуют препятствия для раскладки косы (например, свайные сооружения). По назначению и электрическим характеристикам полностью идентична секции соединительной.

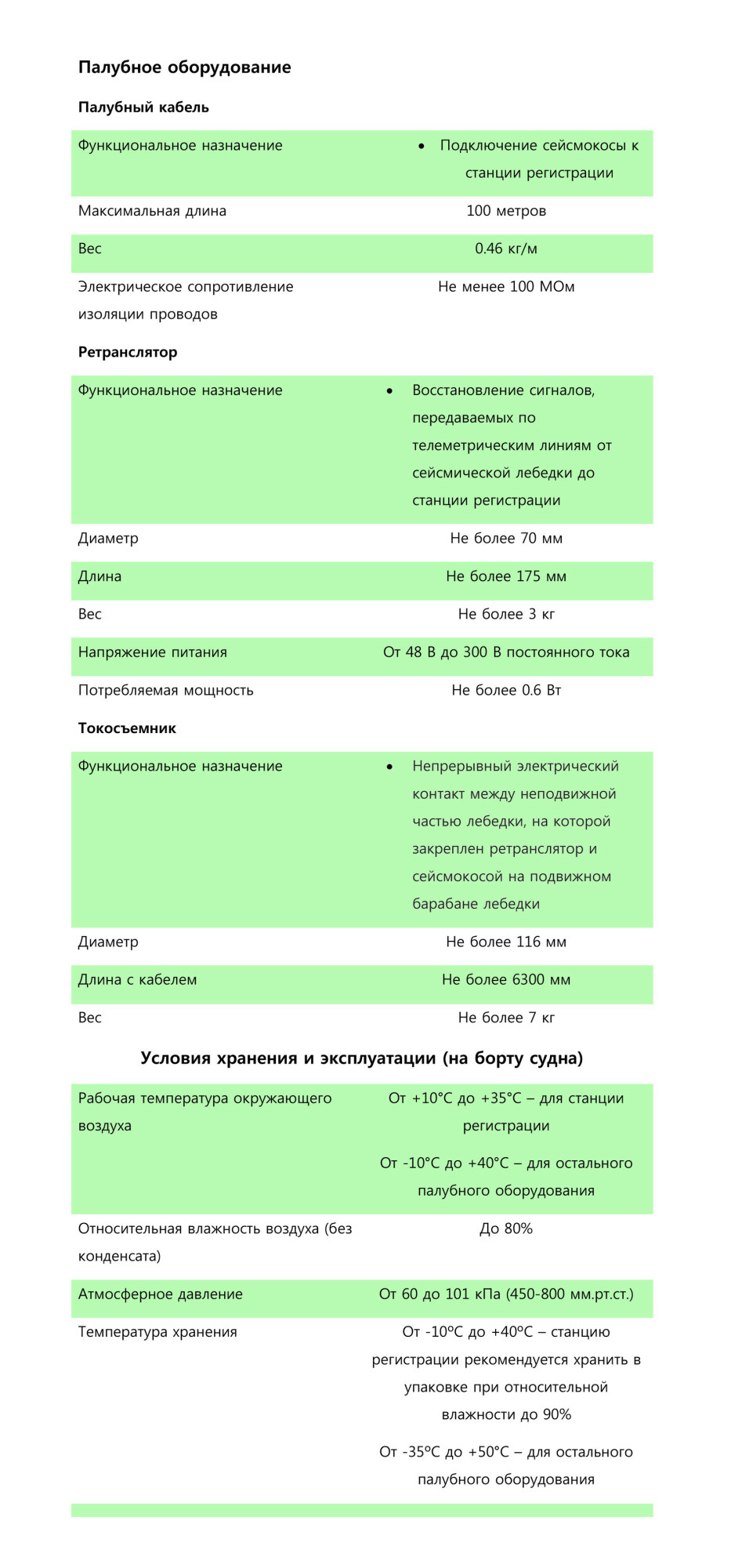

Палубное оборудование


  • Палубный кабель
  • Ретранслятор
  • Токосьемник

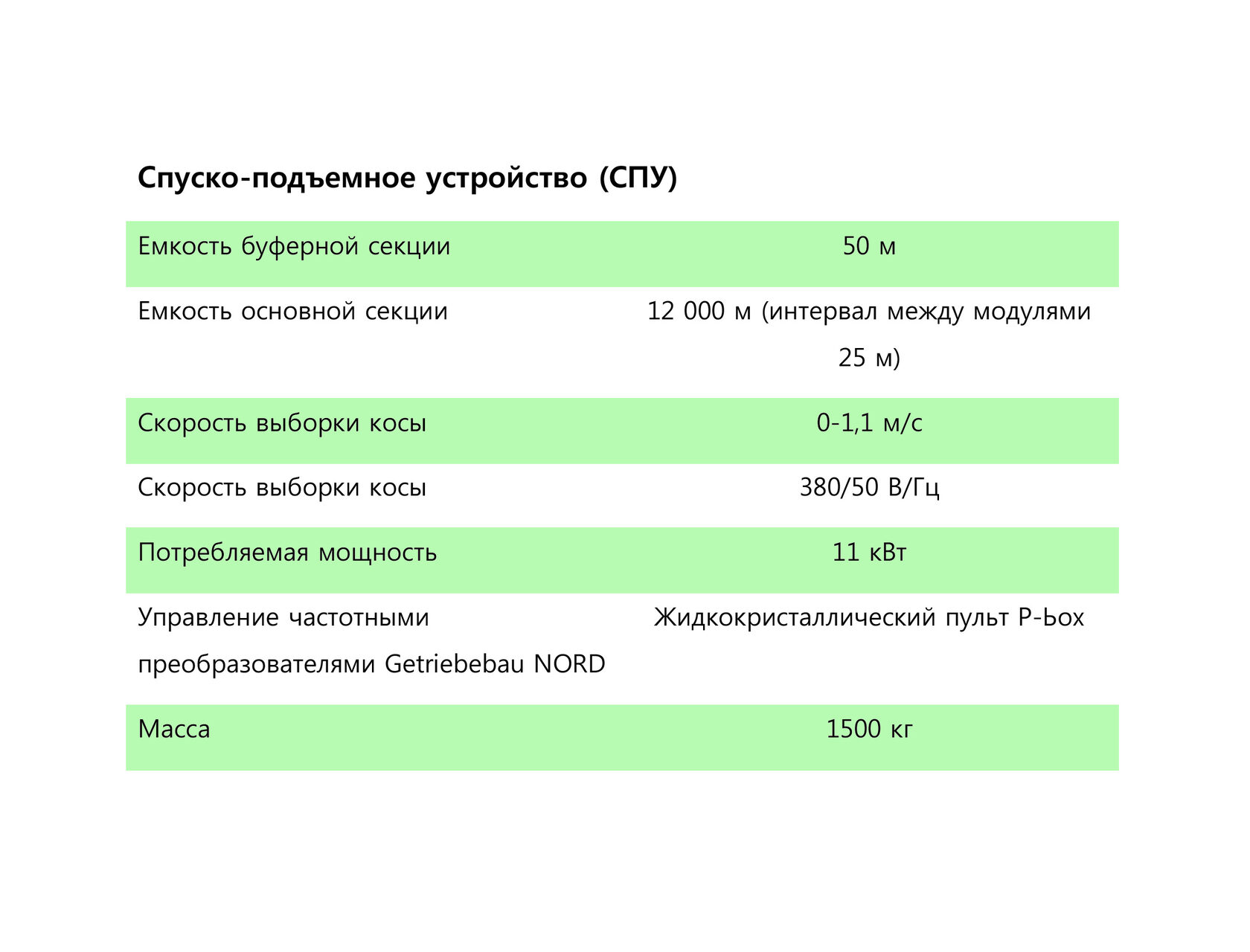

Спуско-подъемное устройство(СПУ)


Спуско-подъемное устройство может быть установлено на понтоне или другом плавающем средстве. Конструкция устройства позволяет осуществлять плавную регулировку скорости выборки или размотки косы, с возможностью включения автоматического режима. Имеется тормозная система, обеспечивающая несколько режимов торможения в диапазоне от жесткого до плавного притормаживания.
