XZone Alidade

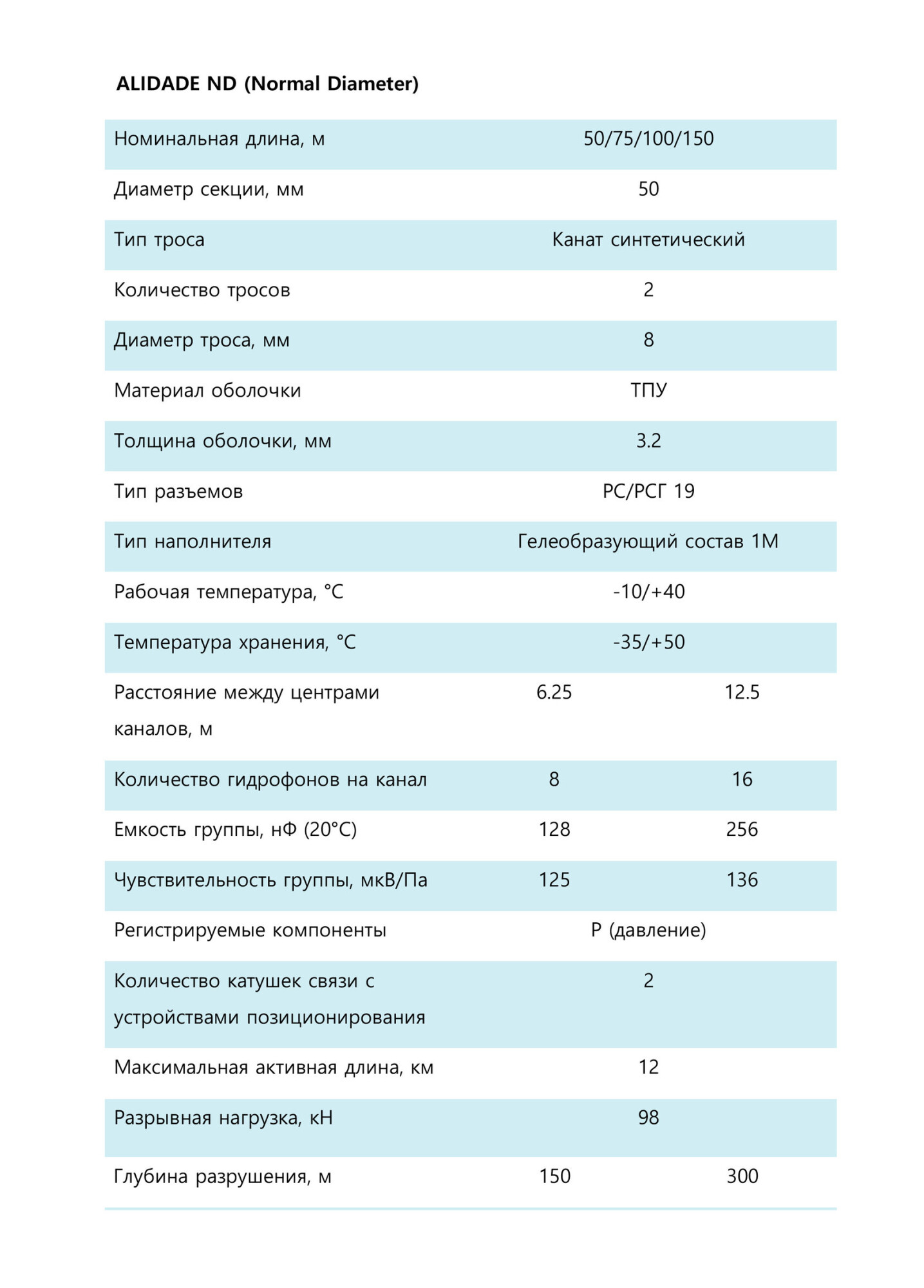

Стример нормального диаметра

Система ALIDADE ND является базовым стримером в линейке буксируемых систем. Диаметр рабочей секции составляет 50 мм. Благодаря тому, что электронный модуль находится внутри секции, обтекаемость косы облегчает ее буксировку. Секции кос имеют полиуретановую оболочку толщиной 3-3,5 мм и твердотельный (гелевый) наполнитель.

Гелевый твердотельный наполнитель секций обеспечивает постоянную и устойчивую плавучесть косы и исключает возможность загрязнения моря даже в случае нарушения оболочки, что является важным фактором экологической безопасности.

Однородный диаметр секций и отсутствие промежуточных модулей обеспечивает хорошую обтекаемость при буксировке в толще воды с меньшим уровнем шума.

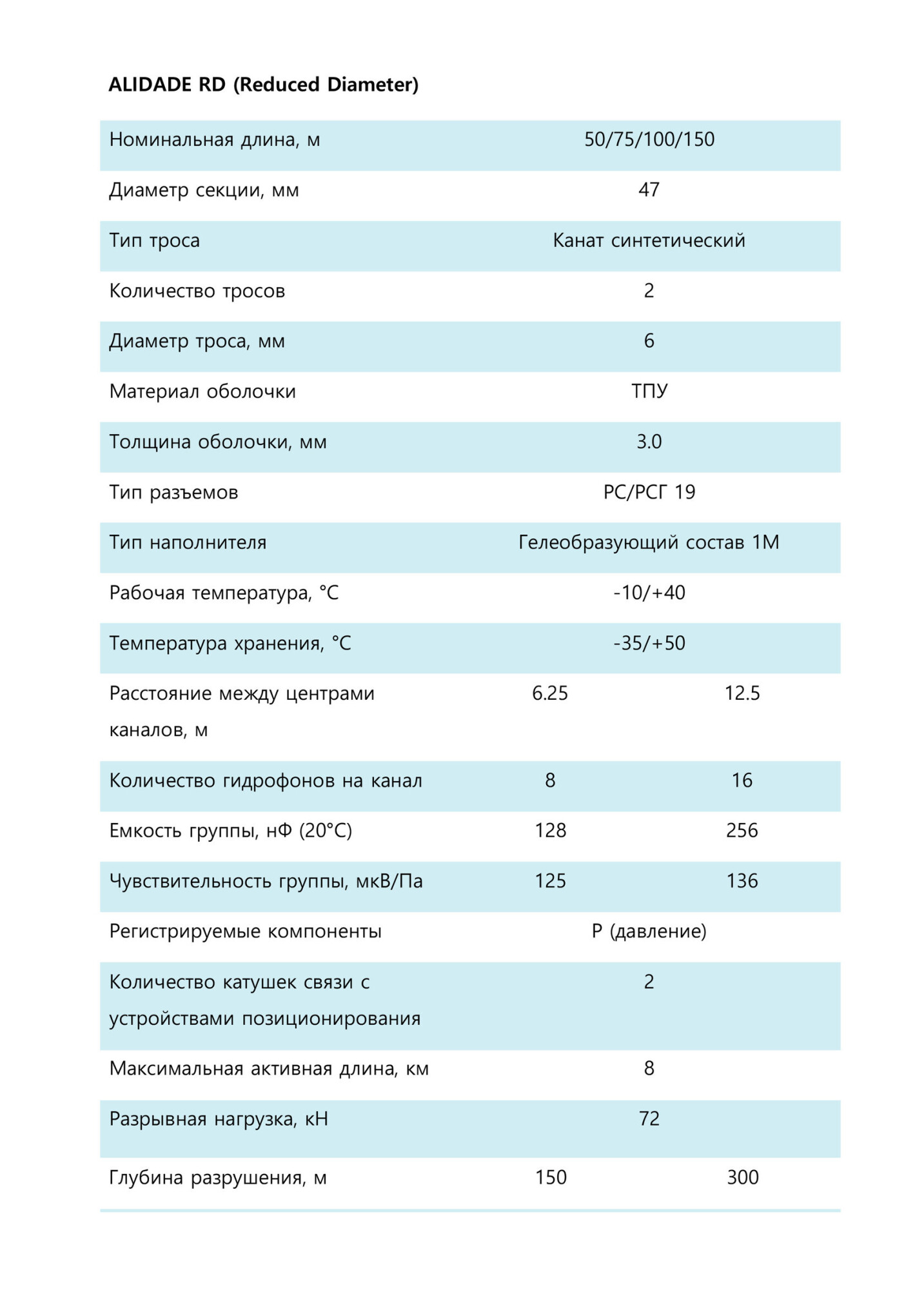

Стример уменьшенного диаметра

ALIDADE RD имеет малый диаметр, обеспечивающий уменьшенное сопротивление при буксировке по сравнению с секциями ALIDADE ND.

Большим преимуществом является возможность хранения на борту судна большого количества секций, что очень важно для работы в море. Конструкция ALIDADE RD позволяет проектировать сейсмические суда с лебедками меньшего размера. По своим характеристикам практически не уступает базовой модели, кроме максимальной длины.

Однородный диаметр секций и отсутствие промежуточных модулей обеспечивает хорошую обтекаемость при буксировке в толще воды с меньшим уровнем шумов.

Секции кос имеют полиуретановую оболочку толщиной 3-3,5 мм и твердотельный (гелевый) наполнитель.

Секции заполнены твердым гелевым наполнителем, исключающим загрязнение моря при повреждении оболочки, что является важным фактором экологической безопасности.

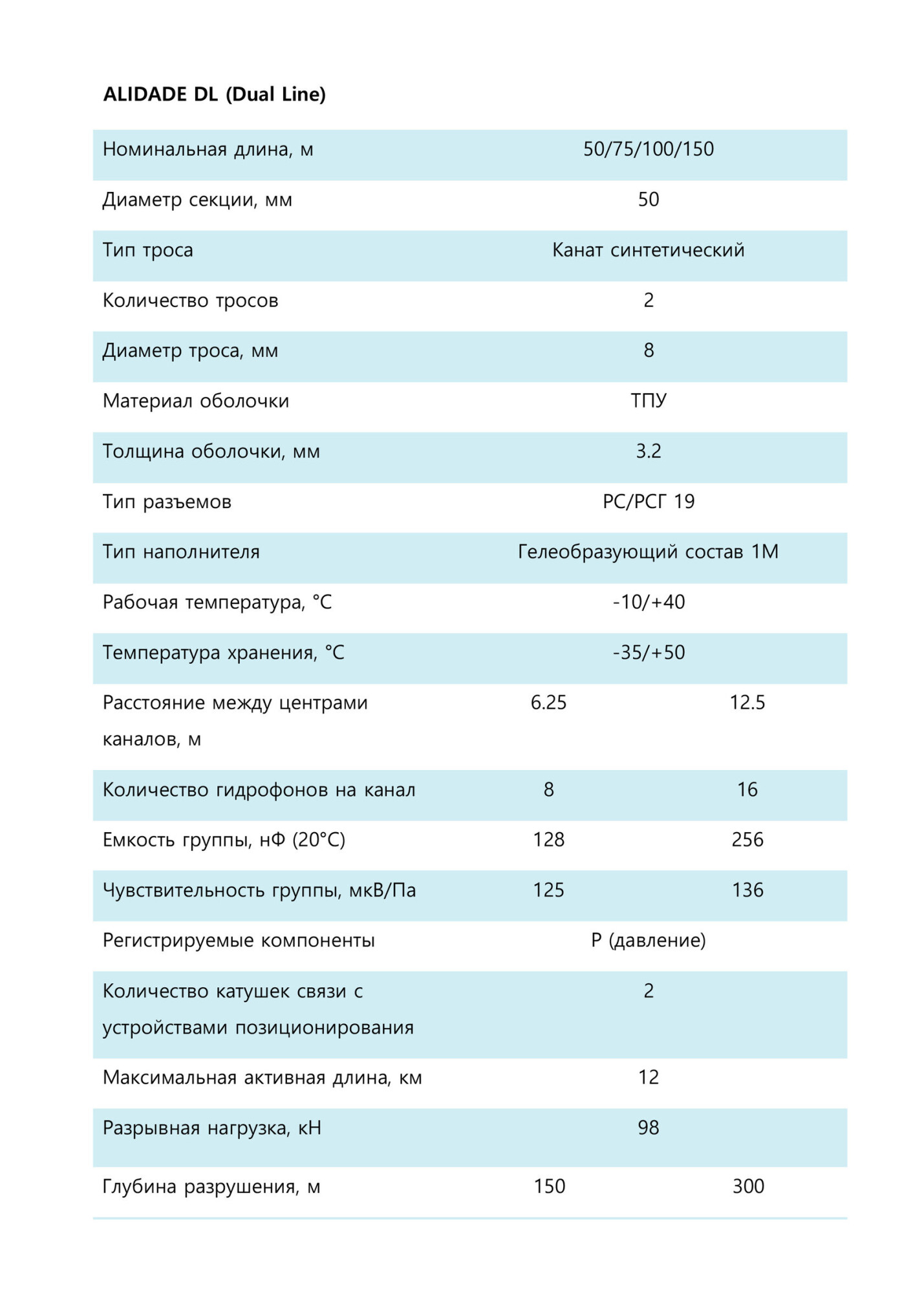

Стример с двойной линией

ALIDADE DL - это новый твердотельный стример повышенной надежности с полным резервированием телеметрических линий, датчиков и электронных модулей. Данный тип секций представляет собой две активные секции в одном шланге.

В случае повреждения или выхода из строя активного канала регистрацию можно быстро переключить на резервный канал без потери пунктов возбуждения.

Опционально возможно вести регистрацию по двум каналам одновременно с последующим анализом материала при обработке.

Секции DL являются новинкой в морской сейсмической отрасли.

· Секции кос имеют полиуретановую оболочку толщиной

· 3-3,5 мм и твердотельный (гелевый) наполнитель, что исключает загрязнение моря при повреждении оболочки.

Систему отличает повышенная надежность: двойное резервирование регистрирующего оборудования в секциях, включая датчики, позволяет оперативно переводить регистрацию с неисправной линии на рабочую.

• Возможность одновременной регистрации по двум независимым линиям в стримере для последующей совместной обработки для улучшения сигнал/шум первичного материала позволяет получить результат улучшенного качества.

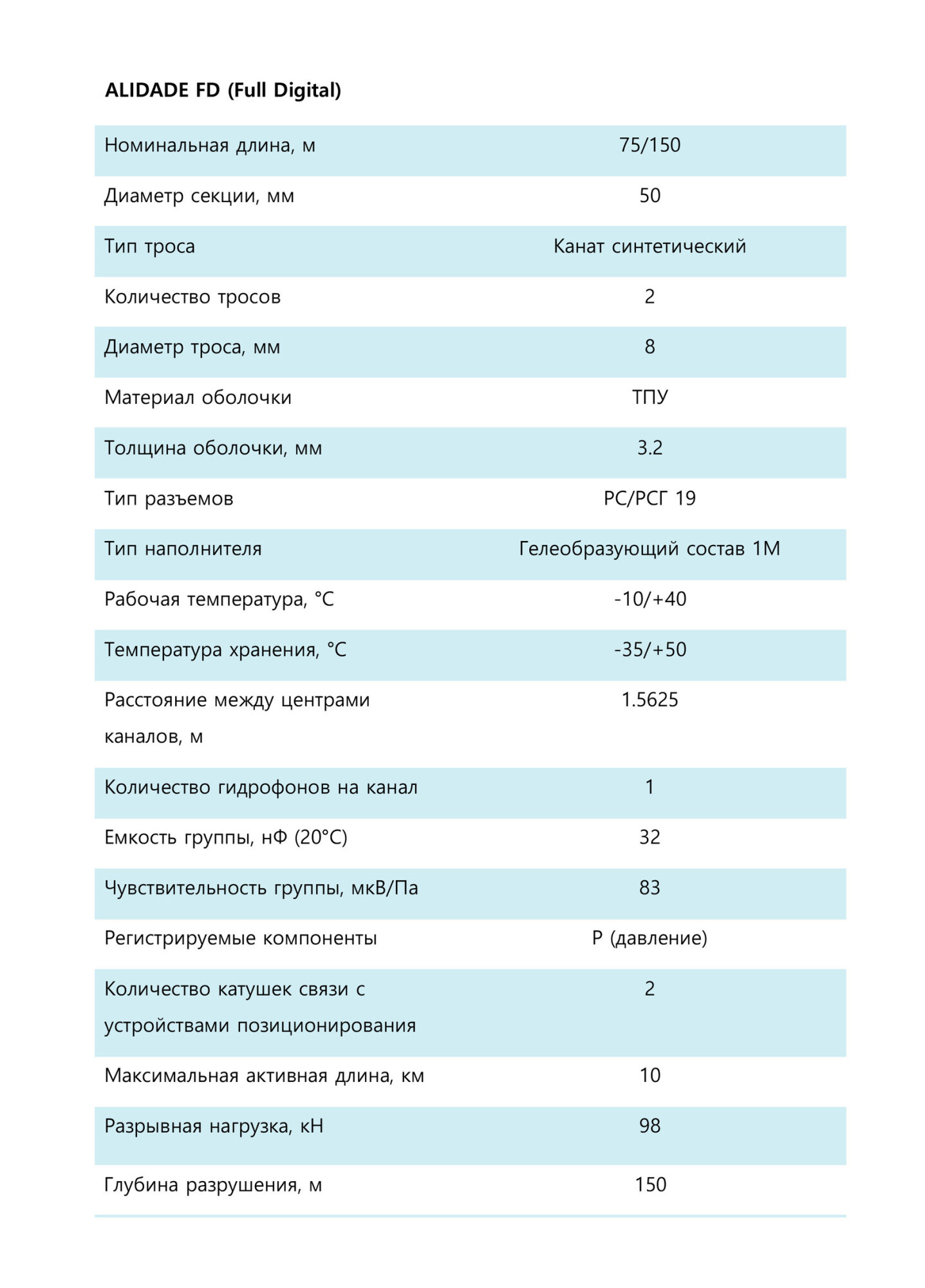

Полностью цифровой стример

ALIDADE FD - новый твердотельный стример с полностью цифровой регистрацией сейсмического волнового поля с точечными приемниками, размещенными с шагом 1,5625 м.

ALIDADE FD позволяет оперативно настраивать приемные каналы для решения различных задач от акустических исследований тонких линз до широкоугольных съемок с длинными базами. В данном стримере применены самые передовые возможности цифровой регистрации сигналов и цифровых потоков.

Применение цифровых секций без аналогового суммирования сигналов даст наилучшую визуализацию сейсмического разреза.

Полностью цифровой стример ALIDADE FD является инструментом высокой эффективности при 2D/3D работах.

Систему отличает универсальность: гибкая и оперативная настройка шага каналов, возможность цифрового группирования с различными базами приема, включая перекрытие и переменный шаг.

• Достоинством ALIDADE FD можно считать широкий диапазон исследований: от акустических исследований тонких линз в верхней толще дна до широкоугольных съемок с длинными базами в глубоких слоях.

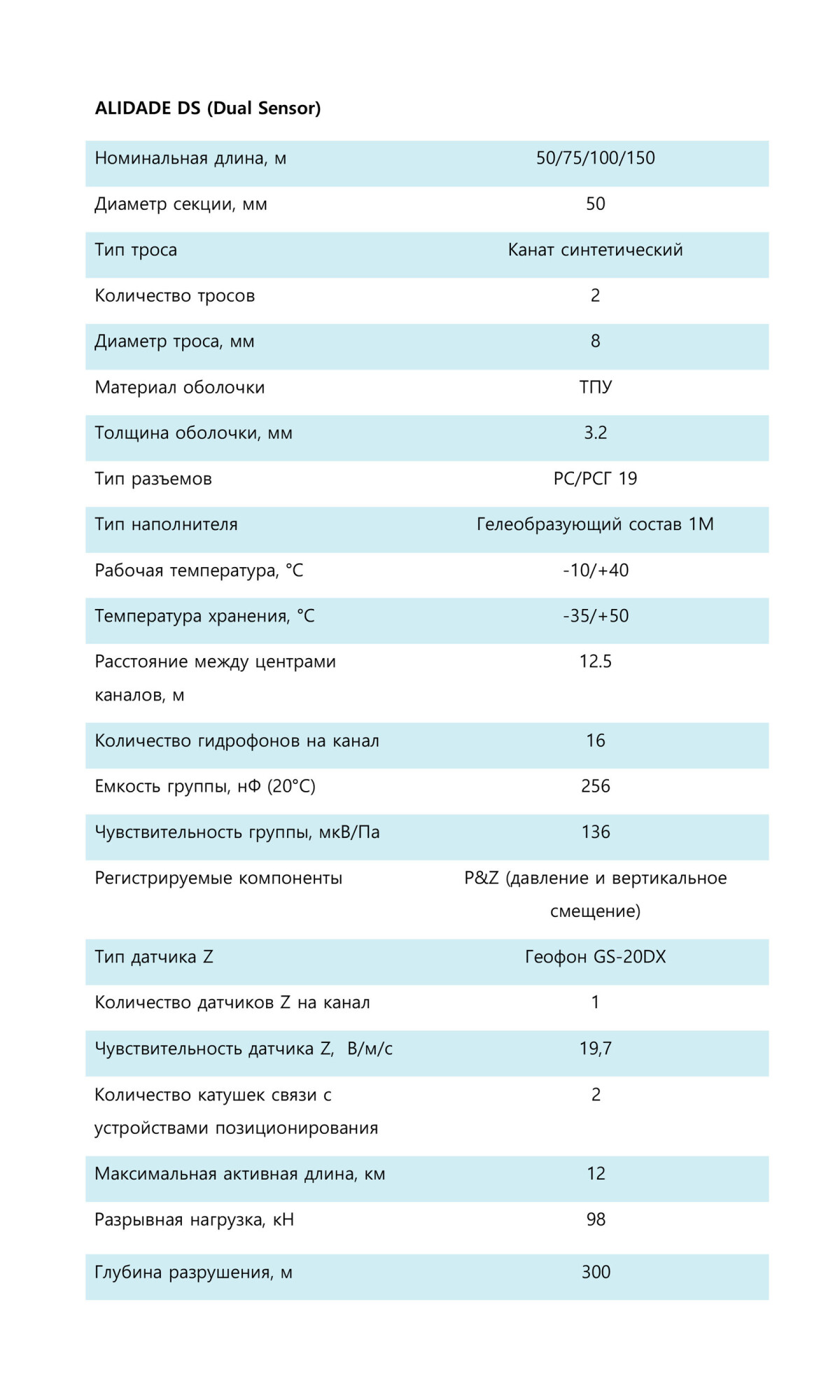

Двухсенсорный стример

ALIDADE DS - новая система продуктов ALIDADE, представляющая собой стример с двумя типами датчиков.

Дополнительно к стандартному гидрофонному каналу добавлен канал датчика смещения - геофон. Двухсенсорная коса дополнительно измеряет вертикальный волновой фронт.

Внедрение датчика смещения в дополнение ко всем параметрам базового стримера с гидрофонами позволяет избавиться от частотных провалов в регистрируемом спектре, вызванных влиянием волны-спутника, и улучшить качество данных, применив передовые методы обработки сейсмических данных.

Система позволяет получить широкополосное изображение путем регистрации двух типов волнового поля - давления и смещения.

Расширенные возможности обработки:

• Запись данных геофона
• Устранение частотных провалов при объединении сигналов гидрофона и геофона

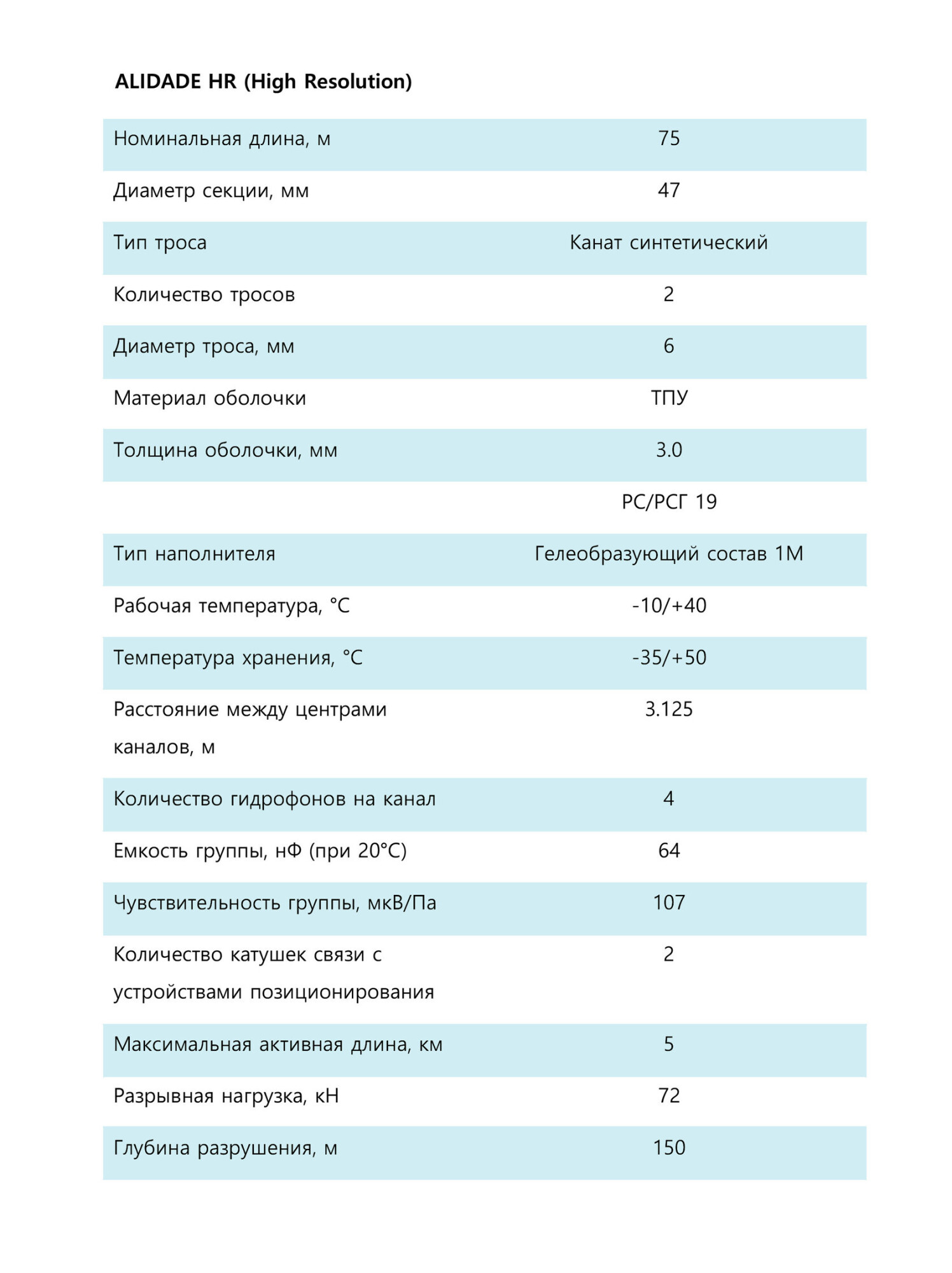

Стример высокого разрешения

ALIDADE HR - это стример с коротким интервалом между каналами для сбора данных с высоким разрешением. Он включает высокочувствительные гидрофоны и малошумящую электронику, что позволяет получить наилучшее изображение и увеличивает производительность.

ALIDADE HR, предназначенная для исследований верхней части разреза и для высокоразрешающих съемок HR3D, может эффективно использоваться не только в сейсморазведке, но и океанологии и инженерных исследованиях.

Система характеризуется повышенным разрешением:

• Шаг канала 3,125 м
• Гидрофон высокой чувствительности
• Возможность комбинирования с другими секциями для получения переменного шага

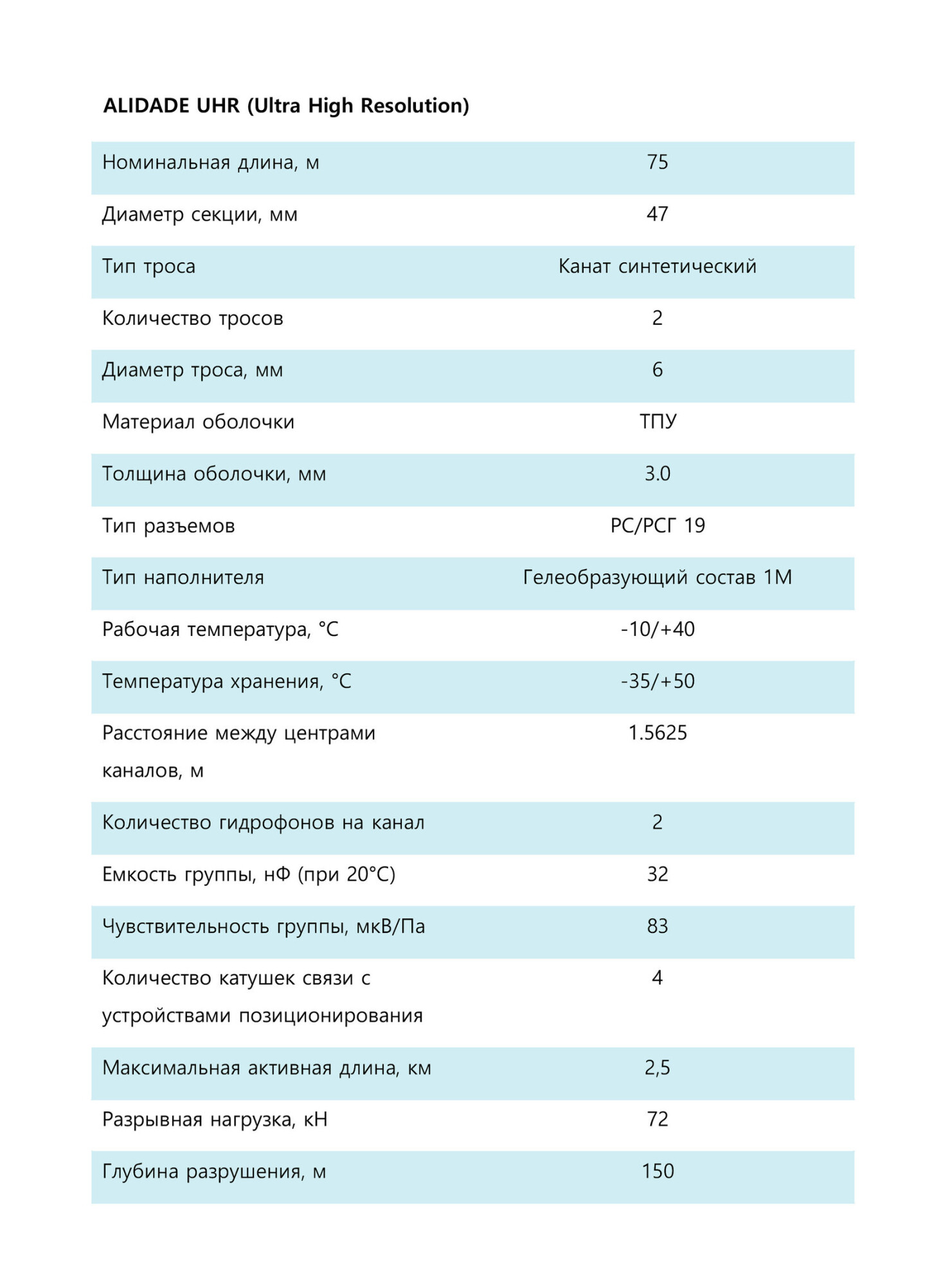

Стример сверхвысокого разрешения

ALIDADE UHR - это стример с ультра коротким интервалом между каналами для сбора данных с сверхвысоким разрешением. Он включает высокочувствительные гидрофоны и малошумящую электронику, что позволяет получить очень детальные разрезы.

ALIDADE UHR, предназначенная для исследований верхней части разреза и для сверхвысокоразрешающих съемок UHR3D, может эффективно использоваться не только в сейсморазведке, но и океанологии и инженерных исследованиях.

Отличительными свойствами системы являются детальность, четкость и надежность:

• Шаг канала 1,5625 м
• Высокая чувствительность гидрофонов
• Наилучшее соотношение сигнал/шум
• Высокое латеральное разрешение
